SGB250在线扩口双壁波纹管生产线

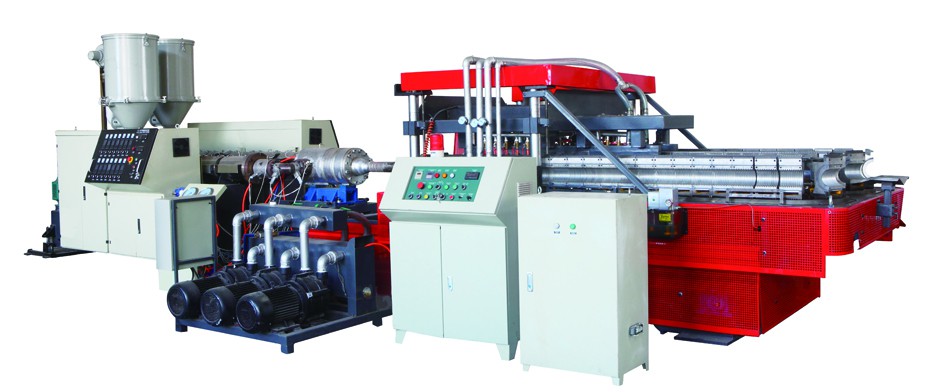

SGB250(内径Φ110-250mm)双壁波纹管生产线采用两台单螺杆挤出机。双流道结构、氮化磨光处理机头。成型机采用卧式结构,链式传动设计,配有先进的水冷却系统,真空成型系统,自动润滑系统以及先进的双层在线扩口功能,铝合金材质模块。整条生产线采用德国西门子公司PLC控制系统,自动化程度高,运行可靠,操作简便。



该生产线是以HDPE/PP为原料,所生产的双壁波纹管内壁光滑平整,外壁呈梯形波纹状,除了具有普通塑料管所具有的耐腐蚀性好、绝缘性高、流动阻力小等特点以外,还因特殊的内外壁中空环形结构使其具有环刚度大、质量轻、耐高压、韧性好、耐磨、耐冲击性强、不易破损施工方便、安装成本低、使用寿命长等特点。该双壁波纹管一般采用扩口承插密封圈连接,可以有效防止热胀冷缩的影响,被广泛应用于公路、铁路路基、地铁工程、废弃物填埋场、隧道、绿化带、运动场及含水量偏高引起的边坡防护等排水领域。


HDPE/PP双壁波纹管生产线特点:
      SGB250双壁波纹管生产线是江苏联顺机械有限公司根据市场要求,吸收国外同行业先进技术推出的塑料挤出成型领域取得的研究成果,整条生产线适合HDPELDPEPP 等原料的高速挤出。生产线采用直接挤出(双机共挤)成型工艺,人机界面控制系统,自动化程度高,质量可靠,运行稳定,深受国内外客户的欢迎。
1. 双壁波纹管挤出生产线,采用高速双螺杆挤出机。 单螺杆挤出机:采用PE高速单螺杆挤出机,机筒开槽式设计,配备了低噪音风机,高速硬齿面减速箱。波纹管内外层分别由二台挤出机独立供料,可实现内外层使用不同颜色和不同原料的生产,保证挤出效果。


2. 挤出机头:双流道结构、氮化磨光处理,口模的特殊设计,适合不同材料、不同环刚度管材的生产。特殊的模具结构保证了内外层壁厚均匀和稳定地成型。

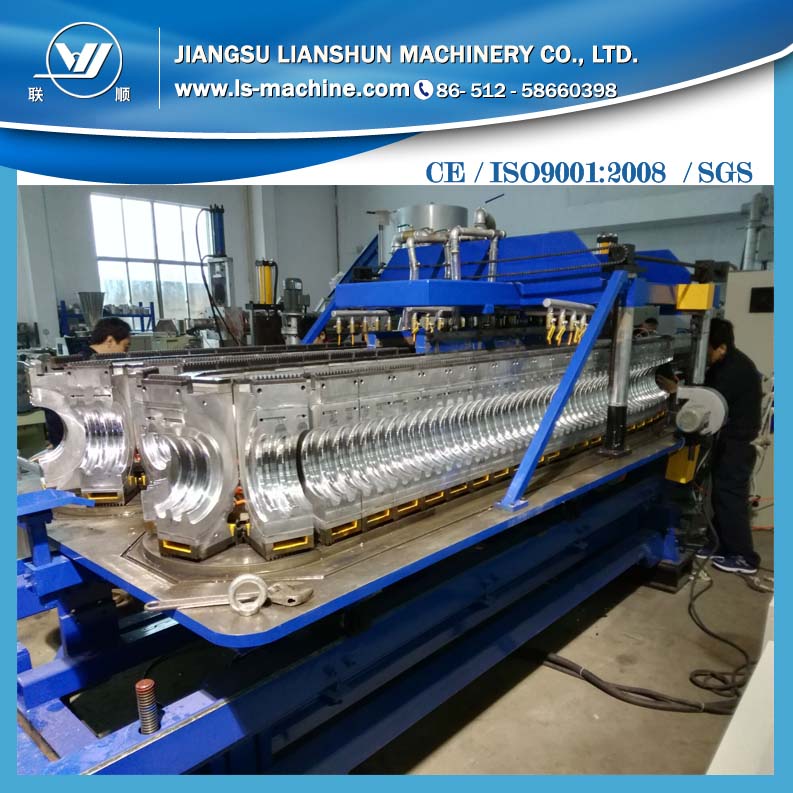

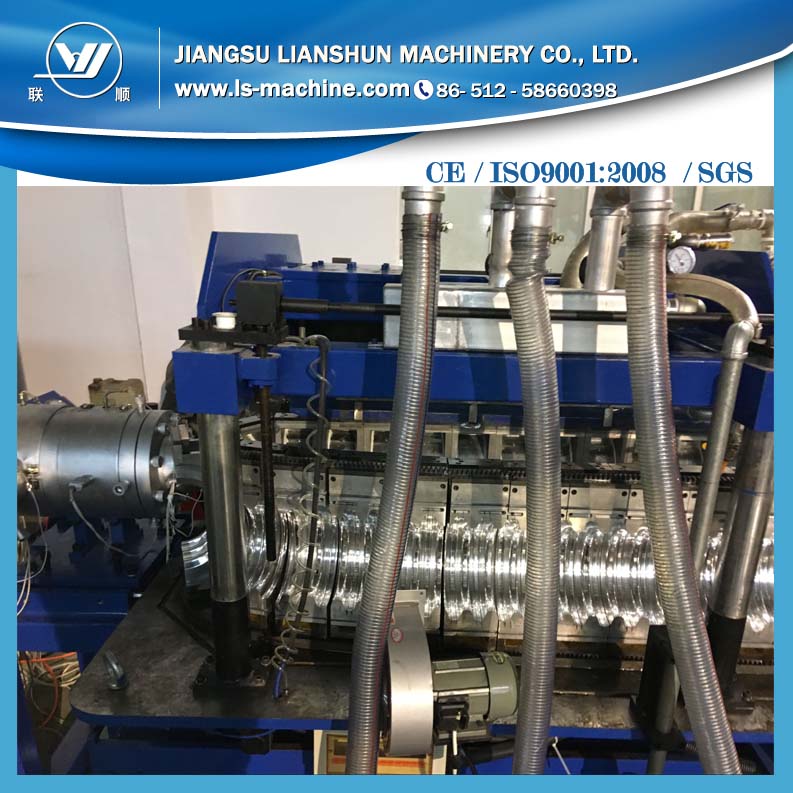

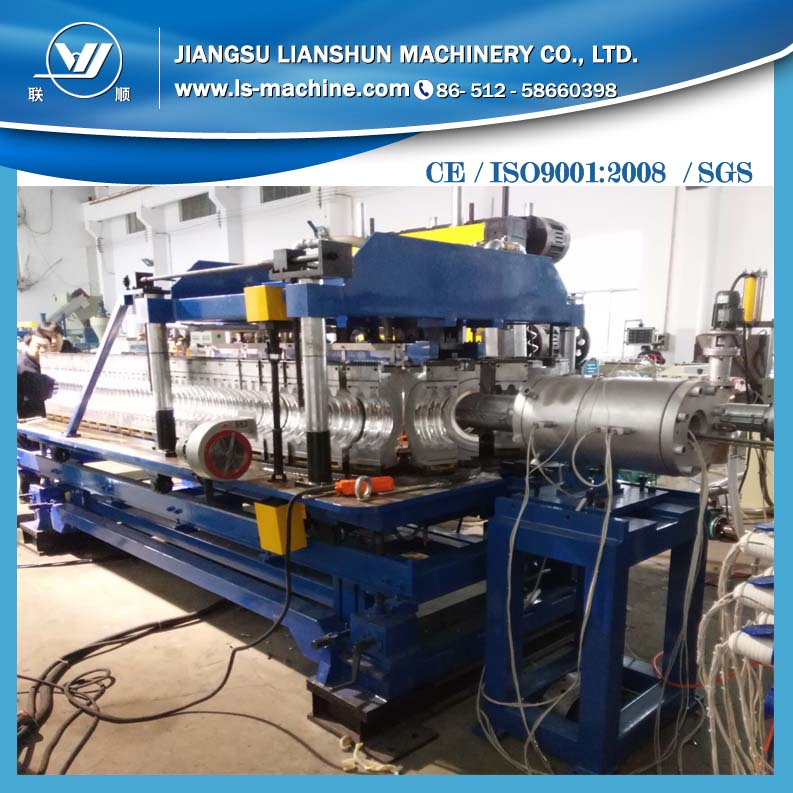

3. 波纹管成型机:采用卧式结构,链式传动设计,配有开放式水冷却系统以及真空成型系统,可保证连续生产时较高的生产速度。

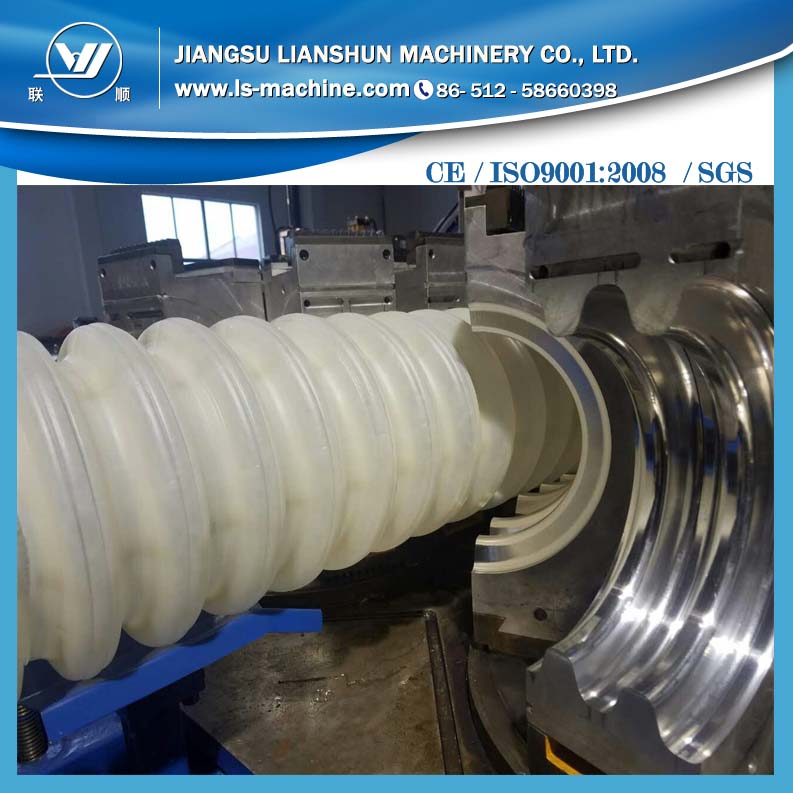

4. 波纹管模块:特殊合金材料经过铸造成型的波纹成型模块,具有高精度强度和耐磨性,以及优异的散热效果。先进的模块快速更换系统,可大大降低更换模块的时间。可根据用户的不同要求,设计不同波型的成型模块。


5. 生产线控制系统:采用德国西门子公司PLC控制系统,大屏幕触摸人机界面,自动化程度高,运行可靠,操作简便



型号

SGB800

SGB600

SGB400

SGB250

SGB160

成型结构

立式

立式

卧式

卧式

卧式

物料

粒子/粉末

粒子/粉末

粒子/粉末

粒子/粉末

粒子/粉末

材料

HDPE/FRPP/PVC

HDPE/FRPP/PVC

HDPE/FRPP/PVC

HDPE/FRPP/PVC

HDPE/FRPP/PVC

管径范围

225-800mm

250-600mm

225-400mm

110-250mm

75-160mm

产量

850kg/h

700kg/h

600kg/h

350kg/h

200kg/h

扩口形式

双壁在线扩口

双壁在线扩口

双壁在线扩口

双壁在线扩口

双壁在线扩口

成型速度

0.25-3m/min

0.25-4m/min

0.25-4m/min

0.5-5m/min

0.6-5m/min

中心高度

1600mm

1600mm

1150mm

1150mm

1000mm

模块数量

32

32

40

48

48
